Network 디자인 - 네트워크 모델

Network Model



1. Legacy (3-Tier) Network Model

• 전통적인 L2/L3 계층의 디자인 방식.

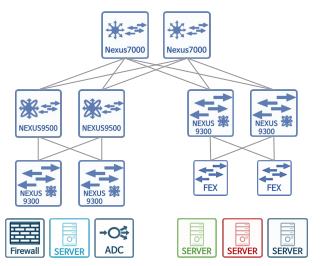

• 보통의 네트워크 인프라 구축 시 위 그림과 같이 3-Tier Network 모델로 구성 된다.
• CLI 기반의 수동 프로 비저닝 방식 (휴먼 에러, 긴 구성 변경 소요시간)
• Rack 중심의 어플리케이션 서버 구성.
  • 제한된 확장, 가상화 이동성의 제약, 응답시간, 성능





2. 차세대 엔터프라이즈 가상화 Model (Overlay Network)

• 어플리케이션 중심의 네트워크 가상화 모델.
  • 대표적으로 Cisco ACI, Arista CloudVision, VMware NSX
• 논블러킹 Flat 구조의 Spine-Leaf CLOS 디자인 방식.
• VxLAN 기술을 활용한 멀티 테넌트 기반 구성.
• VxLAN 기반 Overlay 네트워크

2024.12.26 - [Network] - Leaf-Spine - Non-blocking Flat 네트워크



3. MSDC Model

• 개방형 API를 이용한 DevOps 기반 네트워크 모델
• 논블러킹 Flat 구조의 Spine-Leaf CLOS 디자인 방식.
• MP-BGP 호스트 기반 라우팅 기술로 고도의 운영 기술.
• 테넌트 단위 Flat 한 패브릭 구조로 물리적/가상화 서버 및 네트워크 서비스 구성의 다양성 제공.
